Schnittdaten
Wendeschneidplatte
WCGW 020102 CBN-F
Diese neutral schneidende Wendeschneidplatte der Grösse WC0201 ist unbeschichtet und aus einem Substrat aus Hartmetall. Sie entspricht dem Denitool-Grade CBN-F. Sie verfügt über einen Eckenradius von 0.20 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 0.10 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von gehärtetem Stahl (H).
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- TN – Gefast, neutral – verstärkte Kante für höhere Bruchsicherheit und geringere Kerbwirkung.
- Sorte:
- CBN-F – Fullface - Dieser Grade nutzt kubisches Bornitrid, welches durch eine hervorragende Standzeit und exzellente Zerspanungsleistungen besticht. Er ist besonders geeignet für die Bearbeitung von harten Stählen und Nichteisenmetallen, wo hohe Präzision und eine lange Werkzeuglebensdauer gefragt sind.
- Eckenradius:
- 0.2 mm – Standardradius für vielseitiges Schlichten – ausgeglichener Kompromiss aus Oberfläche und Standzeit. Schlichtvorschub f ≈ 0,12 – 0,20 mm/U → Ra ≈ 0,15 µm.
- Plattenwinkel:
- 80 ° – Für einfache Konturfolgen. Guter Kompromiss zwischen Stabilität und Schneidwirkung.
- Schnitttiefe ap (Drehen):
- zwischen 0.02 und 0.1 mm

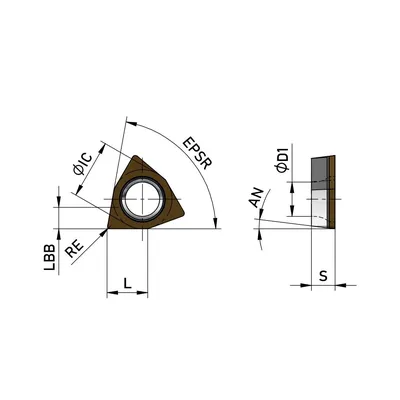

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 0.10 mm |
| COATING — Beschichtungsprozess | Unbeschichtet |
| D1 — Durchmesser Befestigungsbohrung | 2.20 mm |
| EPSR — Eckenwinkel | 80.0° |
| FirstChoiceToolItem — Erste Wahl | Erste Wahl |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | CBN-F |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 3.97 mm |
| IIC — Plattengrösse | WC0201 |
| L — Schneidkantenlänge | 2.72 mm |
| LE — Schneidenlänge, begrenzt | 2.70 mm |
| RE — Eckenradius | 0.20 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 1.59 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
