Wendeschneidplatte
VCGW 130302 DX20
Diese neutral schneidende Wendeschneidplatte der Grösse VC1303 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX20. Sie verfügt über einen Eckenradius von 0.20 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 4.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Gusseisen (K). Sie ist gut geeignet für das Drehen von Nichteisenmetall (N). Es kann durchaus auch Stahl (P) gedreht werden.
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FN – Scharfkantig, neutral – exzellente Präzision und Oberflächenqualität für universelles Schlichten.
- Sorte:
- DX20 – Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren Schnittgeschwindigkeiten.
- Eckenradius:
- 0.2 mm – Standardradius für vielseitiges Schlichten – ausgeglichener Kompromiss aus Oberfläche und Standzeit. Schlichtvorschub f ≈ 0,12 – 0,20 mm/U → Ra ≈ 0,15 µm.
- Plattenwinkel:
- 35 ° – Wiederholgenauigkeit präziser als VCMT. Für sehr enge Konturfolgen.
- Schnitttiefe ap (Drehen):
- zwischen 0.01 und 4 mm

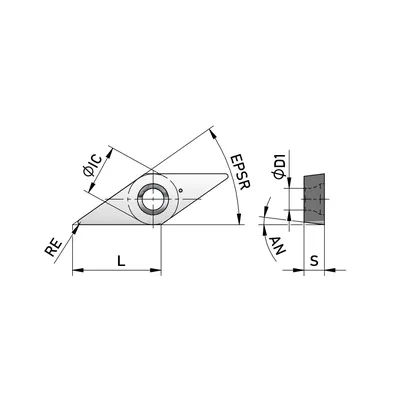

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 4.00 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 3.40 mm |
| EPSR — Eckenwinkel | 35.0° |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | DX20 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 7.94 mm |
| IIC — Plattengrösse | VC1303 |
| L — Schneidkantenlänge | 13.84 mm |
| LE — Schneidenlänge, begrenzt | 13.40 mm |
| RE — Eckenradius | 0.20 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 3.18 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
