Schnittdaten
Wendeschneidplatte
VCGW 070200 FR DX20
Diese rechtsschneidende Wendeschneidplatte der Grösse VC0702 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX20. Sie verfügt über einen Eckenradius von 0.00 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die WIPER-Geometrie (W) ermöglicht sehr gute Oberflächen bei hohen Vorschüben. Die maximale Schnitttiefe beträgt 2.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Gusseisen (K). Sie ist gut geeignet für das Drehen von Nichteisenmetall (N). Es kann durchaus auch Stahl (P) gedreht werden.
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FR – Scharfkantig, rechtsgerichtet – effiziente Materialabtragung und stabiler Spanfluss nach rechts.
- Sorte:
- DX20 – Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren Schnittgeschwindigkeiten.
- Eckenradius:
- 0 mm – Vollständig scharfe Schneide ohne Radius für extrem feine Konturen. Schlichtvorschub f ≈ 0,01 – 0,02 mm/U → Ra ≈ 1,0 µm.
- Plattenwinkel:
- 35 ° – Wiederholgenauigkeit präziser als VCMT. Für sehr enge Konturfolgen.
- Schnitttiefe ap (Drehen):
- zwischen 0.01 und 2 mm

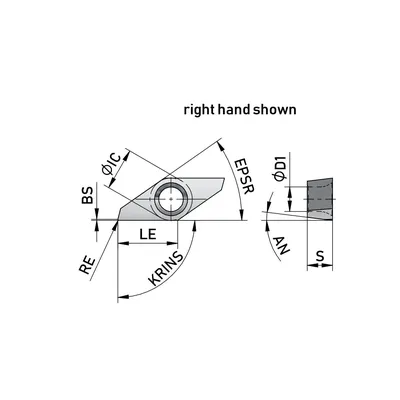

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 2.00 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 2.30 mm |
| EPSR — Eckenwinkel | 35.0° |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | DX20 |
| HAND — Schneidrichtung | Rechts |
| IC — Inkreis | 3.97 mm |
| IIC — Plattengrösse | VC0702 |
| L — Schneidkantenlänge | 6.92 mm |
| LE — Schneidenlänge, begrenzt | 5.60 mm |
| RE — Eckenradius | 0.00 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 2.38 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
