Schnittdaten
Wendeschneidplatte
VCGW 050100 FR DX2
Diese rechtsschneidende Wendeschneidplatte der Grösse VC0501 ist unbeschichtet und aus einem Substrat aus Hartmetall. Sie entspricht dem Denitool-Grade DX2. Sie verfügt über einen Eckenradius von 0.00 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die WIPER-Geometrie (W) ermöglicht sehr gute Oberflächen bei hohen Vorschüben. Die maximale Schnitttiefe beträgt 0.20 mm. Sie ist gut geeignet für das Drehen von Gusseisen (K) und Nichteisenmetall (N).
- Substrat:
- Wolframkarbid – Feinkornsorte für Guss, Kunststoffe und Aluminium. Rostfreie Stähle bei niedrigen Schnittgeschwindigkeiten.
- Geometrie:
- FR – Scharfkantig, rechtsgerichtet – effiziente Materialabtragung und stabiler Spanfluss nach rechts.
- Sorte:
- DX2 – Hartmetall unbeschichtet - Feinkornsorte für Guss, Kunststoffe und Aluminium. Rostfreie Stähle bei niedrigen Schnittgeschwindigkeiten.
- Eckenradius:
- 0 mm – Vollständig scharfe Schneide ohne Radius für extrem feine Konturen. Schlichtvorschub f ≈ 0,01 – 0,02 mm/U → Ra ≈ 1,0 µm.
- Plattenwinkel:
- 35 ° – Wiederholgenauigkeit präziser als VCMT. Für sehr enge Konturfolgen.
- Schnitttiefe ap (Drehen):
- zwischen 0.01 und 0.2 mm

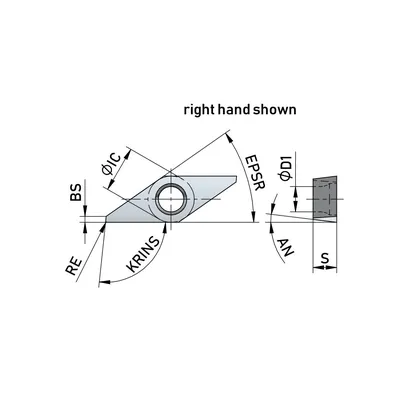

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 0.20 mm |
| COATING — Beschichtungsprozess | Unbeschichtet |
| D1 — Durchmesser Befestigungsbohrung | 1.70 mm |
| EPSR — Eckenwinkel | 35.0° |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | DX2 |
| HAND — Schneidrichtung | Rechts |
| IC — Inkreis | 3.10 mm |
| IIC — Plattengrösse | VC0501 |
| L — Schneidkantenlänge | 5.41 mm |
| LE — Schneidenlänge, begrenzt | 4.90 mm |
| RE — Eckenradius | 0.00 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 1.59 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
