Wendeschneidplatte
VCGT 130304 FL-10 DX20
Diese linksschneidende Wendeschneidplatte der Grösse VC1303 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX20. Sie verfügt über einen Eckenradius von 0.40 mm, einen Spanwinkel von 12.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 5.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Stahl (P) und Nichteisenmetall (N).
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FL – Scharfkantig, linksgerichtet – optimiert für linksgängige Bearbeitungen mit sauberem Spanfluss nach links.
- Sorte:
- DX20 – Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren Schnittgeschwindigkeiten.
- Eckenradius:
- 0.4 mm – Standardradius für stabile Schlicht- und Schruppprozesse mit hoher Prozesssicherheit. Schlichtvorschub f ≈ 0,15 – 0,25 mm/U → Ra ≈ 0,1 µm.
- Plattenwinkel:
- 35 ° – Wiederholgenauigkeit präziser als VCMT. Für sehr enge Konturfolgen.
- Schnitttiefe ap (Drehen):
- zwischen 0.08 und 5 mm

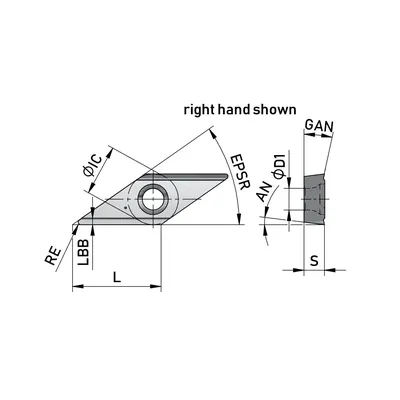

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 5.00 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 3.40 mm |
| EPSR — Eckenwinkel | 35.0° |
| GAN — Spanwinkel, Schneidplatte | 12.0° |
| GRADE — Denitool Grade | DX20 |
| HAND — Schneidrichtung | Links |
| IC — Inkreis | 7.94 mm |
| IIC — Plattengrösse | VC1303 |
| L — Schneidkantenlänge | 13.84 mm |
| LBB — Spanbrecherbreite | 1.00 mm |
| LE — Schneidenlänge, begrenzt | 13.00 mm |
| RE — Eckenradius | 0.40 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 3.18 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
