Schnittdaten
Wendeschneidplatte
VCGT 070204 FN-18M DLCC
Diese neutral schneidende Wendeschneidplatte der Grösse VC0702 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DLCC. Sie verfügt über einen Eckenradius von 0.40 mm, einen Spanwinkel von 18.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Eine polierte Oberfläche (M) reduziert zudem die Gefahr von Aufbauschneiden. Die maximale Schnitttiefe beträgt 3.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Nichteisenmetall (N).
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FN – Scharfkantig, neutral – exzellente Präzision und Oberflächenqualität für universelles Schlichten.
- Sorte:
- DLCC – Diamond-like Carbon Beschichtung für die Bearbeitung von schwer zerspanbaren oder stark abrasiv wirkenden Werkstoffen, wie Graphit, Keramik- und Hartmetallgrünlingen und kohlenstofffaserverstärkten Kunststoffen. DLCC ist für die Zerspanung von Platin, Gold, Silber, Buntmetallen und Aluminium sehr gut geeignet.
- Eckenradius:
- 0.4 mm – Standardradius für stabile Schlicht- und Schruppprozesse mit hoher Prozesssicherheit. Schlichtvorschub f ≈ 0,15 – 0,25 mm/U → Ra ≈ 0,1 µm.
- Plattenwinkel:
- 35 ° – Wiederholgenauigkeit präziser als VCMT. Für sehr enge Konturfolgen.
- Schnitttiefe ap (Drehen):
- zwischen 0.01 und 3 mm

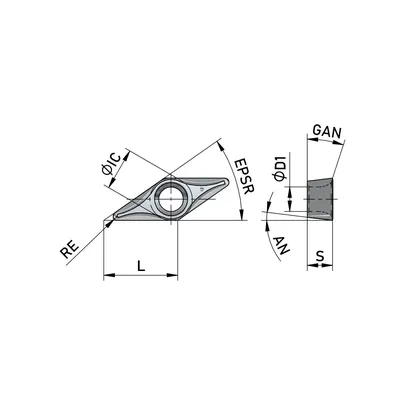

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 3.00 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 2.30 mm |
| EPSR — Eckenwinkel | 35.0° |
| FirstChoiceToolItem — Erste Wahl | Erste Wahl |
| GAN — Spanwinkel, Schneidplatte | 18.0° |
| GRADE — Denitool Grade | DLCC |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 3.97 mm |
| IIC — Plattengrösse | VC0702 |
| L — Schneidkantenlänge | 6.92 mm |
| LBB — Spanbrecherbreite | 0.70 mm |
| LE — Schneidenlänge, begrenzt | 6.00 mm |
| RE — Eckenradius | 0.40 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 2.38 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
