Schnittdaten
Wendeschneidplatte
TPHW 16T308 SN P25
Diese neutral schneidende Wendeschneidplatte der Grösse TP16T3 ist unbeschichtet und aus einem Substrat aus Hartmetall. Sie entspricht dem Denitool-Grade P25. Sie verfügt über einen Eckenradius von 0.80 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 11.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 3.00 mm. Sie ist gut geeignet für das Drehen von Stahl (P). Für das Fräsen von Stahl (P) ist sie gut geeignet.
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- SN – Gefast & gerundet, neutral – kombiniert Zähigkeit und optimale Wärmeableitung für harte und unterbrochene Schnitte.
- Sorte:
- P25 – Hartmetall unbeschichtet – Universalsorte für mittlere Bearbeitung in Stahl, Stahlguss und rostfreiem Stahl bei mittleren Schnittgeschwindigkeiten.
- Eckenradius:
- 0.8 mm – Grosser Radius für hohe Spanvolumina und maximale Kantensicherheit. Schlichtvorschub f ≈ 0,20 – 0,30 mm/U → Ra ≈ 0,08 µm.
- Plattenwinkel:
- 60 ° – Für einfache Konturfolgen mit drei nutzbaren Eckenradien.
- Schnitttiefe ap (Drehen):
- zwischen 0.2 und 3 mm
- Schnitttiefe ap (Fräsen):
- zwischen 0.2 und 14 mm

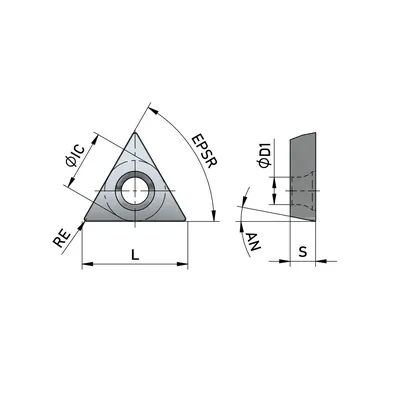

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 11.0° |
| APMX — Schnitttiefe, max. | 3.00 mm |
| COATING — Beschichtungsprozess | Unbeschichtet |
| D1 — Durchmesser Befestigungsbohrung | 4.40 mm |
| EPSR — Eckenwinkel | 60.0° |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | P25 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 9.52 mm |
| IIC — Plattengrösse | TP16T3 |
| L — Schneidkantenlänge | 16.49 mm |
| LE — Schneidenlänge, begrenzt | 16.50 mm |
| RE — Eckenradius | 0.80 mm |
| S — Plattendicke | 3.97 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
| Milling Capability | P1 - Niedriglegierter Kohlenstoffstahl (Rm < 500 MPa - Härte 0.25%) |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
