Schnittdaten
Wendeschneidplatte
TPHW 110208 FN DX30
Diese neutral schneidende Wendeschneidplatte der Grösse TP1102 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX30. Sie verfügt über einen Eckenradius von 0.80 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 11.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 3.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Stahl (P) und Gusseisen (K). Sie ist gut geeignet für das Drehen von Nichteisenmetall (N). Auch für die Fräs-Bearbeitung von Stahl (P) und Gusseisen (K) ist sie bestens geeignet. Für das Fräsen von rostfreier Stahl (M) und Nichteisenmetall (N) ist sie gut geeignet.
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FN – Scharfkantig, neutral – exzellente Präzision und Oberflächenqualität für universelles Schlichten.
- Sorte:
- DX30 – Für Stahl, schwer zerspanbaren rostfreien Stahl, Grau- und Sphäroguss bei mittleren bis hohen Schnittgeschwindigkeiten. Mit PLC-Gleitfilm gegen Kaltschweissungen. Hohe Verschleissfestigkeit.
- Eckenradius:
- 0.8 mm – Grosser Radius für hohe Spanvolumina und maximale Kantensicherheit. Schlichtvorschub f ≈ 0,20 – 0,30 mm/U → Ra ≈ 0,08 µm.
- Plattenwinkel:
- 60 ° – Für einfache Konturfolgen mit drei nutzbaren Eckenradien.
- Schnitttiefe ap (Drehen):
- zwischen 0.01 und 3 mm
- Schnitttiefe ap (Fräsen):
- zwischen 0.01 und 9 mm

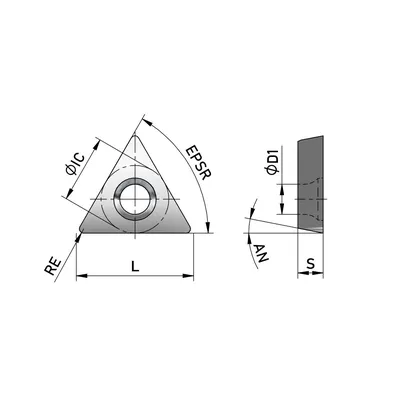

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 11.0° |
| APMX — Schnitttiefe, max. | 3.00 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 2.80 mm |
| EPSR — Eckenwinkel | 60.0° |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | DX30 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 6.35 mm |
| IIC — Plattengrösse | TP1102 |
| L — Schneidkantenlänge | 11.00 mm |
| LE — Schneidenlänge, begrenzt | 11.00 mm |
| RE — Eckenradius | 0.80 mm |
| S — Plattendicke | 2.38 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
| Milling Capability | P1 - Niedriglegierter Kohlenstoffstahl (Rm < 500 MPa - Härte 0.25%), P2 - Legierter Stahl (Rm 500-700 MPa - Härte 140-200 HB - C-Gehalt > 0.25%), P3 - Werkzeugstahl (Rm 900-1100 MPa - Härte 170-275 HB - C-Gehalt > 0.25%), P4 - Legierter Werkzeugstahl (Rm 700-900 MPa), P5 - Legierter Gussstahl (Rm 800-1500 MPa), M1 - Edelstahl (Rm < 800 MPa), M2 - Edelstahl - austenitisch - martensitisch (Rm 500-1100 MPa), K1 - Grauguss (Rm < 250 MPa), K2 - Gusseisen mit Kugelgraphit (Rm 250-350 MPa), N1 - Kupferlegierungen (Rm 450-650 MPa), N4 - Nylon - Kunststoffe - Gummis - Phenolharze - Harze - Glasfaser, N5 - Kohlenstoff - Graphit-Verbundwerkstoffe - CFRP |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
