Wendeschneidplatte
TPHT 110204 FL DX20
Diese linksschneidende Wendeschneidplatte der Grösse TP1102 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX20. Sie verfügt über einen Eckenradius von 0.40 mm, einen Spanwinkel von 20.0° sowie einen Freiwinkel von 11.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 3.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Nichteisenmetall (N). Sie ist gut geeignet für das Drehen von rostfreier Stahl (M).
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FL – Scharfkantig, linksgerichtet – optimiert für linksgängige Bearbeitungen mit sauberem Spanfluss nach links.
- Sorte:
- DX20 – Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren Schnittgeschwindigkeiten.
- Eckenradius:
- 0.4 mm – Standardradius für stabile Schlicht- und Schruppprozesse mit hoher Prozesssicherheit. Schlichtvorschub f ≈ 0,15 – 0,25 mm/U → Ra ≈ 0,1 µm.
- Plattenwinkel:
- 60 ° – Für einfache Konturfolgen mit drei nutzbaren Eckenradien.
- Schnitttiefe ap (Drehen):
- zwischen 0.01 und 3 mm

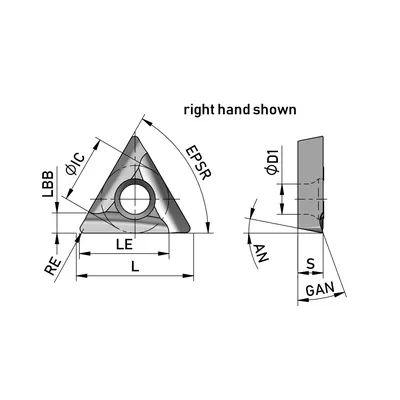

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 11.0° |
| APMX — Schnitttiefe, max. | 3.00 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 2.80 mm |
| EPSR — Eckenwinkel | 60.0° |
| GAN — Spanwinkel, Schneidplatte | 20.0° |
| GRADE — Denitool Grade | DX20 |
| HAND — Schneidrichtung | Links |
| IC — Inkreis | 6.35 mm |
| IIC — Plattengrösse | TP1102 |
| L — Schneidkantenlänge | 11.00 mm |
| LBB — Spanbrecherbreite | 2.00 mm |
| LE — Schneidenlänge, begrenzt | 8.30 mm |
| RE — Eckenradius | 0.40 mm |
| S — Plattendicke | 2.38 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
