Schnittdaten
Wendeschneidplatte
NFL 1 1 115 070 GE DX20
Diese linksschneidende Wendeschneidplatte der Grösse NFL1 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX20. Sie verfügt über einen Eckenradius von 0.00 mm, einen Spanwinkel von 10.0° sowie einen Freiwinkel von 8.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 1.15 mm. Auch für die Fräs-Bearbeitung von Gusseisen (K) und Nichteisenmetall (N) ist sie bestens geeignet.
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FL – Scharfkantig, linksgerichtet – optimiert für linksgängige Bearbeitungen mit sauberem Spanfluss nach links.
- Sorte:
- DX20 – Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren Schnittgeschwindigkeiten.
- Eckenradius:
- 0 mm – Vollständig scharfe Schneide ohne Radius für extrem feine Konturen. Schlichtvorschub f ≈ 0,01 – 0,02 mm/U → Ra ≈ 1,0 µm.
- Plattenwinkel:
- 87 °
- Schnitttiefe ap (Drehen):
- zwischen 0 und 0 mm
- Schnitttiefe ap (Fräsen):
- zwischen 1.15 und 1.15 mm

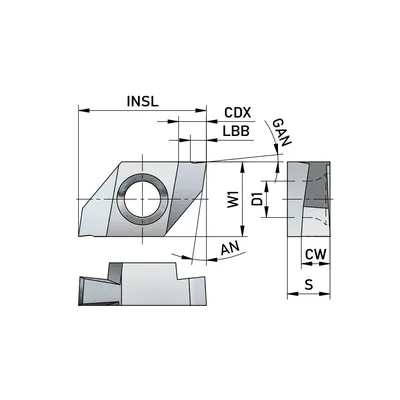

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 8.0° |
| APMX — Schnitttiefe, max. | 1.15 mm |
| COATING — Beschichtungsprozess | PVD |
| CW — Stechbreite, Nennmass | 1.15 mm |
| D1 — Durchmesser Befestigungsbohrung | 3.40 mm |
| EPSR — Eckenwinkel | 87.0° |
| GAN — Spanwinkel, Schneidplatte | 10.0° |
| GRADE — Denitool Grade | DX20 |
| HAND — Schneidrichtung | Links |
| IIC — Plattengrösse | NFL1 |
| L — Schneidkantenlänge | 7.00 mm |
| LBB — Spanbrecherbreite | 1.50 mm |
| RE — Eckenradius | 0.00 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 4.00 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
| Milling Capability | K1 - Grauguss (Rm < 250 MPa), K2 - Gusseisen mit Kugelgraphit (Rm 250-350 MPa), N1 - Kupferlegierungen (Rm 450-650 MPa), N4 - Nylon - Kunststoffe - Gummis - Phenolharze - Harze - Glasfaser, N5 - Kohlenstoff - Graphit-Verbundwerkstoffe - CFRP |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
