Schnittdaten
Wendeschneidplatte
NFL 0 1 135 100 GE DX2
Diese linksschneidende Wendeschneidplatte der Grösse NFL0 ist unbeschichtet und aus einem Substrat aus Hartmetall. Sie entspricht dem Denitool-Grade DX2. Sie verfügt über einen Eckenradius von 0.00 mm, einen Spanwinkel von 6.0° sowie einen Freiwinkel von 15.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 1.35 mm. Auch für die Fräs-Bearbeitung von Gusseisen (K) und Nichteisenmetall (N) ist sie bestens geeignet.
- Substrat:
- Wolframkarbid – Feinkornsorte für Guss, Kunststoffe und Aluminium. Rostfreie Stähle bei niedrigen Schnittgeschwindigkeiten.
- Geometrie:
- FL – Scharfkantig, linksgerichtet – optimiert für linksgängige Bearbeitungen mit sauberem Spanfluss nach links.
- Sorte:
- DX2 – Hartmetall unbeschichtet - Feinkornsorte für Guss, Kunststoffe und Aluminium. Rostfreie Stähle bei niedrigen Schnittgeschwindigkeiten.
- Eckenradius:
- 0 mm – Vollständig scharfe Schneide ohne Radius für extrem feine Konturen. Schlichtvorschub f ≈ 0,01 – 0,02 mm/U → Ra ≈ 1,0 µm.
- Plattenwinkel:
- 87 °
- Schnitttiefe ap (Drehen):
- zwischen 0 und 0 mm
- Schnitttiefe ap (Fräsen):
- zwischen 1.35 und 1.35 mm

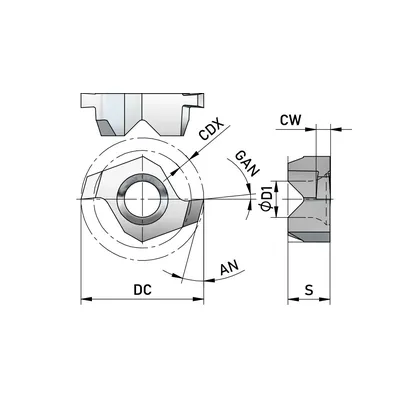

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 15.0° |
| APMX — Schnitttiefe, max. | 1.35 mm |
| COATING — Beschichtungsprozess | Unbeschichtet |
| CW — Stechbreite, Nennmass | 1.35 mm |
| D1 — Durchmesser Befestigungsbohrung | 3.40 mm |
| EPSR — Eckenwinkel | 87.0° |
| GAN — Spanwinkel, Schneidplatte | 6.0° |
| GRADE — Denitool Grade | DX2 |
| HAND — Schneidrichtung | Links |
| IIC — Plattengrösse | NFL0 |
| L — Schneidkantenlänge | 6.00 mm |
| LBB — Spanbrecherbreite | 2.20 mm |
| RE — Eckenradius | 0.00 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 4.00 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
| Milling Capability | K1 - Grauguss (Rm < 250 MPa), K2 - Gusseisen mit Kugelgraphit (Rm 250-350 MPa), N1 - Kupferlegierungen (Rm 450-650 MPa), N4 - Nylon - Kunststoffe - Gummis - Phenolharze - Harze - Glasfaser, N5 - Kohlenstoff - Graphit-Verbundwerkstoffe - CFRP |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
