Wendeschneidplatte
GCGT 04T001 FL DX70
Diese linksschneidende Wendeschneidplatte der Grösse GC04T0 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX70. Sie verfügt über einen Eckenradius von 0.10 mm, einen Spanwinkel von 15.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 0.20 mm. Sie ist gut geeignet für das Drehen von Stahl (P), rostfreier Stahl (M), Gusseisen (K) und Nichteisenmetall (N).
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FL – Scharfkantig, linksgerichtet – optimiert für linksgängige Bearbeitungen mit sauberem Spanfluss nach links.
- Sorte:
- DX70 – Universalsorte für Alu-Legierungen, Stahl und Superlegierungen. Hohe thermische Stabilität.
- Eckenradius:
- 0.1 mm – Radius für robuste Schlicht- und Leichtschruppprozesse. Schlichtvorschub f ≈ 0,08 – 0,12 mm/U → Ra ≈ 0,2 µm.
- Plattenwinkel:
- 45 ° – Für enge Konturfolgen.
- Schnitttiefe ap (Drehen):
- zwischen 0.02 und 0.2 mm

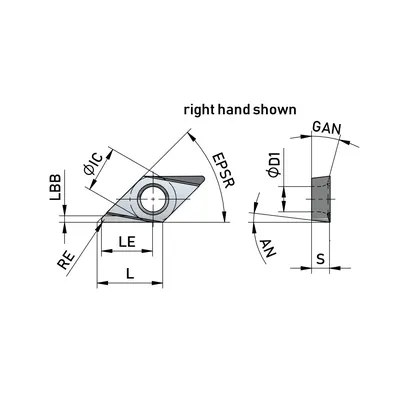

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 0.20 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 1.70 mm |
| EPSR — Eckenwinkel | 45.0° |
| FirstChoiceToolItem — Erste Wahl | Erste Wahl |
| GAN — Spanwinkel, Schneidplatte | 15.0° |
| GRADE — Denitool Grade | DX70 |
| HAND — Schneidrichtung | Links |
| IC — Inkreis | 3.10 mm |
| IIC — Plattengrösse | GC04T0 |
| L — Schneidkantenlänge | 4.38 mm |
| LBB — Spanbrecherbreite | 0.40 mm |
| LE — Schneidenlänge, begrenzt | 3.30 mm |
| RE — Eckenradius | 0.10 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 1.20 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
