Schnittdaten
Wendeschneidplatte
EPGT 050202 FR-10 DX2
Diese rechtsschneidende Wendeschneidplatte der Grösse EP0502 ist unbeschichtet und aus einem Substrat aus Hartmetall. Sie entspricht dem Denitool-Grade DX2. Sie verfügt über einen Eckenradius von 0.20 mm, einen Spanwinkel von 12.0° sowie einen Freiwinkel von 11.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 2.50 mm. Sie ist gut geeignet für das Drehen von Nichteisenmetall (N). Es kann durchaus auch Stahl (P) und Gusseisen (K) gedreht werden.
- Substrat:
- Wolframkarbid – Feinkornsorte für Guss, Kunststoffe und Aluminium. Rostfreie Stähle bei niedrigen Schnittgeschwindigkeiten.
- Geometrie:
- FR – Scharfkantig, rechtsgerichtet – effiziente Materialabtragung und stabiler Spanfluss nach rechts.
- Sorte:
- DX2 – Hartmetall unbeschichtet - Feinkornsorte für Guss, Kunststoffe und Aluminium. Rostfreie Stähle bei niedrigen Schnittgeschwindigkeiten.
- Eckenradius:
- 0.2 mm – Standardradius für vielseitiges Schlichten – ausgeglichener Kompromiss aus Oberfläche und Standzeit. Schlichtvorschub f ≈ 0,12 – 0,20 mm/U → Ra ≈ 0,15 µm.
- Plattenwinkel:
- 75 ° – Für einfache Konturfolgen mit zwei nutzbaren Eckenradien.
- Schnitttiefe ap (Drehen):
- zwischen 0.04 und 2.5 mm

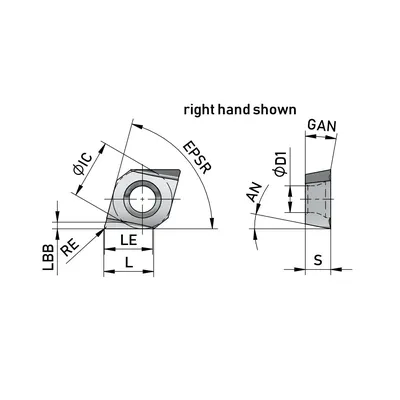

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 11.0° |
| APMX — Schnitttiefe, max. | 2.50 mm |
| COATING — Beschichtungsprozess | Unbeschichtet |
| D1 — Durchmesser Befestigungsbohrung | 2.50 mm |
| EPSR — Eckenwinkel | 75.0° |
| FirstChoiceToolItem — Erste Wahl | Erste Wahl |
| GAN — Spanwinkel, Schneidplatte | 12.0° |
| GRADE — Denitool Grade | DX2 |
| HAND — Schneidrichtung | Rechts |
| IC — Inkreis | 5.56 mm |
| IIC — Plattengrösse | EP0502 |
| L — Schneidkantenlänge | 5.76 mm |
| LBB — Spanbrecherbreite | 0.65 mm |
| LE — Schneidenlänge, begrenzt | 4.50 mm |
| RE — Eckenradius | 0.20 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 2.38 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
