Schnittdaten
Wendeschneidplatte
CPGW 05T100 FR DT55
Diese rechtsschneidende Wendeschneidplatte der Grösse CP05T1 ist unbeschichtet und aus einem Substrat aus Cermet. Sie entspricht dem Denitool-Grade DT55. Sie verfügt über einen Eckenradius von 0.00 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 11.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die WIPER-Geometrie (W) ermöglicht sehr gute Oberflächen bei hohen Vorschüben. Die maximale Schnitttiefe beträgt 3.00 mm. Sie ist gut geeignet für das Drehen von Stahl (P) und Gusseisen (K). Es kann durchaus auch Nichteisenmetall (N) gedreht werden.
- Substrat:
- Cermet – Fortschrittliches Cermet-Material für Schlichtanwendungen mit hervorragender Kantenschärfe und Wärmebeständigkeit – für ausgezeichnete Oberflächenqualität.
- Geometrie:
- FR – Scharfkantig, rechtsgerichtet – effiziente Materialabtragung und stabiler Spanfluss nach rechts.
- Sorte:
- DT55 – Cermet unbeschichtet - Für Schlichtanwendungen in Stahl und leicht zerspanbaren rostfreien Stahl bei mittleren Schnittgeschwindigkeiten.
- Eckenradius:
- 0 mm – Vollständig scharfe Schneide ohne Radius für extrem feine Konturen. Schlichtvorschub f ≈ 0,01 – 0,02 mm/U → Ra ≈ 1,0 µm.
- Plattenwinkel:
- 80 ° – Für einfache Konturfolgen. Guter Kompromiss zwischen Stabilität und Schneidwirkung.
- Schnitttiefe ap (Drehen):
- zwischen 0.01 und 3 mm

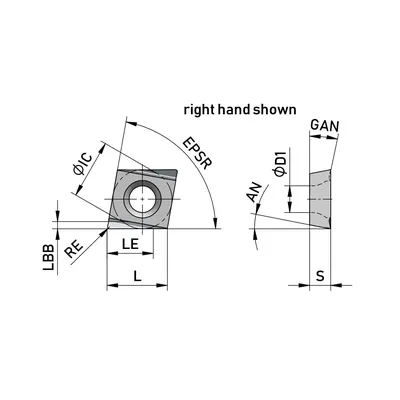

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 11.0° |
| APMX — Schnitttiefe, max. | 3.00 mm |
| COATING — Beschichtungsprozess | Unbeschichtet |
| D1 — Durchmesser Befestigungsbohrung | 2.50 mm |
| EPSR — Eckenwinkel | 80.0° |
| FirstChoiceToolItem — Erste Wahl | Erste Wahl |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | DT55 |
| HAND — Schneidrichtung | Rechts |
| IC — Inkreis | 5.56 mm |
| IIC — Plattengrösse | CP05T1 |
| L — Schneidkantenlänge | 5.65 mm |
| LE — Schneidenlänge, begrenzt | 5.20 mm |
| RE — Eckenradius | 0.00 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 1.97 mm |
| SUBSTRATE — Hauptschneidstoff | Cermet |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
