Schnittdaten
Wendeschneidplatte
CCGT 120408 FN-250 DX20
Diese neutral schneidende Wendeschneidplatte der Grösse CC1204 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX20. Sie verfügt über einen Eckenradius von 0.80 mm, einen Spanwinkel von 25.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Eine polierte Oberfläche (M) reduziert zudem die Gefahr von Aufbauschneiden. Die maximale Schnitttiefe beträgt 5.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Nichteisenmetall (N). Sie ist gut geeignet für das Drehen von rostfreier Stahl (M).
- Substrat:
- Wolframkarbid – Hochverschleissfester Hartmetallwerkstoff mit exzellenter Kombination aus Härte und Zähigkeit – ideal für universelle Dreh‑ und Fräsanwendungen.
- Geometrie:
- FN – Scharfkantig, neutral – exzellente Präzision und Oberflächenqualität für universelles Schlichten.
- Sorte:
- DX20 – Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren Schnittgeschwindigkeiten.
- Eckenradius:
- 0.8 mm – Grosser Radius für hohe Spanvolumina und maximale Kantensicherheit. Schlichtvorschub f ≈ 0,20 – 0,30 mm/U → Ra ≈ 0,08 µm.
- Plattenwinkel:
- 80 ° – Für einfache Konturfolgen. Guter Kompromiss zwischen Stabilität und Schneidwirkung.
- Schnitttiefe ap (Drehen):
- zwischen 0.01 und 5 mm

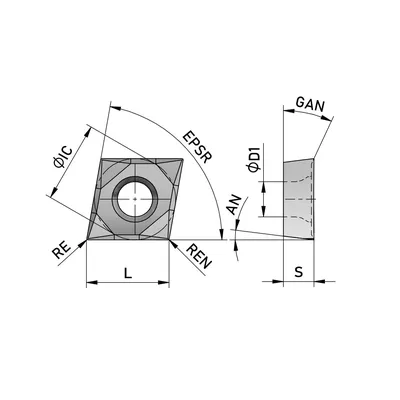

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 5.00 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 5.50 mm |
| EPSR — Eckenwinkel | 80.0° |
| GAN — Spanwinkel, Schneidplatte | 25.0° |
| GRADE — Denitool Grade | DX20 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 12.70 mm |
| IIC — Plattengrösse | CC1204 |
| L — Schneidkantenlänge | 12.90 mm |
| LE — Schneidenlänge, begrenzt | 12.90 mm |
| RE — Eckenradius | 0.80 mm |
| REN — Eckenradius, Nebenecke | 0.80 mm |
| S — Plattendicke | 4.76 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
