Schnittdaten
Wendeschneidplatte
CCGT 09T302 EN DT255
Diese neutral schneidende Wendeschneidplatte der Grösse CC09T3 wird im PVD-Verfahren auf einem Substrat aus Cermet beschichtet. Sie entspricht dem Denitool-Grade DT255. Sie verfügt über einen Eckenradius von 0.20 mm, einen Spanwinkel von 12.0° sowie einen Freiwinkel von 7.0°. Die gehonte Schneidkante (E) ist robust und daher optimal zum Schruppen. Die maximale Schnitttiefe beträgt 2.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Stahl (P). Es kann durchaus auch rostfreier Stahl (M) gedreht werden.
- Substrat:
- Cermet – Fortschrittliches Cermet-Material für Schlichtanwendungen mit hervorragender Kantenschärfe und Wärmebeständigkeit – für ausgezeichnete Oberflächenqualität.
- Geometrie:
- EN – Gerundet, neutral – hohe Kantentragfähigkeit und längere Standzeiten bei reduzierter Ausbruchsneigung.
- Sorte:
- DT255 – Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren und hohen Schnittgeschwindigkeiten.
- Eckenradius:
- 0.2 mm – Standardradius für vielseitiges Schlichten – ausgeglichener Kompromiss aus Oberfläche und Standzeit. Schlichtvorschub f ≈ 0,12 – 0,20 mm/U → Ra ≈ 0,15 µm.
- Plattenwinkel:
- 80 ° – Für einfache Konturfolgen. Guter Kompromiss zwischen Stabilität und Schneidwirkung.
- Schnitttiefe ap (Drehen):
- zwischen 0.08 und 2 mm

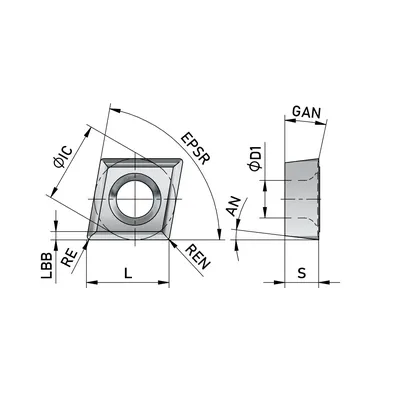

| Eigenschaft | Wert |
|---|---|
| AN — Freiwinkel | 7.0° |
| APMX — Schnitttiefe, max. | 2.00 mm |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 4.40 mm |
| EPSR — Eckenwinkel | 80.0° |
| GAN — Spanwinkel, Schneidplatte | 12.0° |
| GRADE — Denitool Grade | DT255 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 9.52 mm |
| IIC — Plattengrösse | CC09T3 |
| L — Schneidkantenlänge | 9.67 mm |
| LBB — Spanbrecherbreite | 1.25 mm |
| LE — Schneidenlänge, begrenzt | 9.70 mm |
| RE — Eckenradius | 0.20 mm |
| REN — Eckenradius, Nebenecke | 0.20 mm |
| S — Plattendicke | 3.97 mm |
| SUBSTRATE — Hauptschneidstoff | Cermet |
Alle Technologiedaten sind unverbindliche Empfehlungen. Fachspezifisches Wissen im Umgang mit Zerspanungswerkzeugen wird durch diese Plattform nicht ersetzt. Vorschub und Schnitttiefe müssen so gewählt werden, dass der Spanquerschnitt eine Grösse nicht übersteigt, die Werkzeug oder Maschine beschädigen könnte, sowie der Stabilität von Werkstück und Aufspannung genügend Beachtung trägt.
