D2022 | D2040

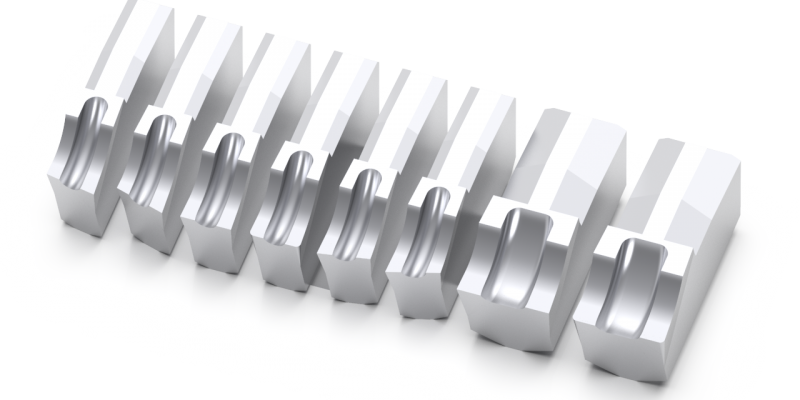

Abstechplatten Code
Der obige Beispielcode beschreibt eine Abstechplatte mit 2.2 mm Stechbreite, neutralem Einstellwinkel und 0.2 mm Eckenradius. Sie ist für Fein-Abstecharbeiten konzipiert und besitzt den Denitool Grade DX50 und ist damit für Stahl, schwer zerspanbaren rostfreien Stahl, Grau- und Sphäroguss bei hohen Schnittgeschwindigkeiten geeignet. Die Abstechplatte besitzt eine hohe thermische Stabilität und ist für Trockenbearbeitung bestens geeignet.
Einsatz bei Denitool
MT-Tools Chiron® Precision+
MT-Tools für Chiron® Precision+ sind Aussen- und Innendrehwerkzeuge für modernste CHIRON® FZ 08 MT PRECISION+ Maschinen. Beliebt bei Uhrenmachern, in Medizin- und Luftfahrtindustrie.
MT-Tools Willemin-Macodel®
Super kompakte Werkzeuge für Innen- und Aussenbearbeitung mit Spezial-Schnittstelle HSK E40-Willemin-Macodel Special.
MT-Tools HSK-T40
MT-Tools HSK-T können auf Maschinen mit HSK-T und HSK-A Werkzeugwechslern automatisch gewechselt werden. Für Fragen zur Kompatibilität Ihrer Mill Turn Maschine, kontaktieren Sie unseren Kundendienst.
MT-Tools PSC40
MT-Tools für PSC 40 sind Aussen- und Innendrehwerkzeuge für Turn-Mill Center Maschinen. Beliebt bei Uhrenmachern, in Medizin- und Luftfahrtindustrie.
Modulo D
Das wirtschaftliche modulare Werkzeugsystem für den Einsatz auf Drehmaschinen und kombinierten Dreh-Fräscenter.
Codeschlüssel
1. | Wendeplattenform
| Code | Form |
|---|---|
| D2 | Abstechplatte 1-schneidig |
2. | Schneidenbreite
| Code | Schneidenbreite |
|---|---|
| 022 | 2.2 mm |
| 040 | 4.0 mm |
3. | Schneidrichtung
| Code | Richtung |
|---|---|
| L | Links |
| N | Neutral |
| R | Rechts |
4. | Einstellwinkel der Schneide
| Code | Einstellwinkel |
|---|---|
| 00 | 0° |
| 10 | 10° |
| 16 | 16° |
5. | Spanbrecher
| Code | Spanbrecher |
|---|---|
| CF | Fein-Abstechen |
| CM | Mittlere Bearbeitung |
6. | Eckenradius
| Code | Eckenradius |
|---|---|
| 00 | scharfe Ecke |
| 02 | 0.2 mm |
7. | Beschichtung
| Code | Substrat | Beschichtung | Farbe |
|---|---|---|---|
| DX50 | Hartmetall | PVD | grau |
